ETC天線 EPark-A003
1產品簡介
2產品特點
Ø良好兼容性
²基于5.8 GHz頻段專用短距離通訊（DSRC）技術
²滿足GB/T 20851.1-2019標準要求
²滿足單片式車載單元（OBU）技術要求（交通部35號公告）
Ø安全可靠
²內置PSAM模塊，支持高強度密鑰保護算法與安全認證，確保數據安全
²基于多重DES或RSA加密技術，防止鏈路竊聽與數據破解
²支持高安全性電子錢包交易方式，符合PBOC金融卡交易規范
ØEMC特性
²有效抵抗電磁干擾，低能量輻射，符合國家無線電管理標準
²使用頻道隔離技術，多車道互不干擾
Ø環境特性
²適應各種氣候條件下的全天候室外工作環境
²高強度防雷設計，可以承受強雷電襲擊
Ø高速通訊能力
²高速率的DSRC鏈路通訊和串行傳輸，快速完成ETC交易
²先進的防碰撞技術，具備多OBU同時處理能力
Ø方便靈活
²多角度、多自由度可調的門架或立柱安裝方式
²可軟件配置與調整天線工作方式及發射功率等系統參數
²具備標準以太網計算機通信接口
Ø強大功能
²設備自檢功能，可精確診斷設備運行情況
²支持遠程更新
3產品規格
表 4 1機械特性參數表
機械特性 | |
參數 | 規格 |
外形尺寸 | 320 mm ×200 mm ×100 mm |
重量 | 約2000g（不含支架） |
外殼材料 | 改性ABS工程塑料+鋁合金 |
顏色 | 灰色 |
安裝位置 | 路側立柱 |
安裝方式 | l支持立桿側裝，頂部吊裝等安裝方式； l可實現天線角度（左右0-180度，俯仰45±15度）調節和緊固； |
表 4 2微波鏈路特性參數表
微波鏈路特性 | |
參數 | 規格 |
載波頻率 | 滿足GB/T 20851.1-2019標準要求 |
占用帶寬 | ≤5MHz |
頻率容限 | ±10ppm |
等效全向輻射功率 | ≤+33dBm |
雜散發射 | ≤-36dBm/100kHz（30MHz~1000MHz） ≤-40dBm/1MHz（2400MHz~2483.5MHz） ≤-40dBm/1MHz（3400MHz~3530MHz） ≤-33dBm/100kHz（5725MHz~5850MHz） ≤-30dBm/1MHz（其它1GHz~20GHz） |
鄰道泄漏功率比 | -30dB |
天線極化 | 右旋圓極化 |
調制方式 | ASK |
調制度 | 0.5～0.9 |
編碼方式 | FM0 |
位速率 | 下行：256kbps |
上行：512kbps | |
位時鐘精度 | ±100ppm |
接收靈敏度 | ≤-70dBm |
表 4 3電氣及應用特性參數表
電氣及應用特性 | ||
參數 | 規格 | |
電源 | 24V DC 供電 | |
使用壽命 | ≥5年 | |
平均無故障時間 | ≥70,000h | |
通信區域 | 2.5米×5米(安裝高度3.5米) | |
控制方式 | 主動/被動 | |
PSAM卡 | 規格 | 符合ISO-7816，PBOC規格的PSAM卡 |
接口速率 | 38400bps | |
上位機接口 | 網絡接口 | 10M/100M自適應 |
表 4 4環境特性參數表
環境特性 | |
參數 | 規格 |
防護等級 | 滿足IP67 |
使用溫度 | -40℃ ~ 70℃ |
存儲溫度. | -40℃ ~ 85℃ |
相對工作濕度 | ≤95%（無冷凝） |
靜電 | l空氣放電8KV l接觸放電4KV |
振動 | 滿足GB 2423.10 |
沖擊 | 滿足GB 2423.5試驗Eb和導則 |
鹽霧 | 滿足GB 2423.18 |
雷擊 | 滿足GB/T 17626.5，電源：4等級，通信接口：3等級 |

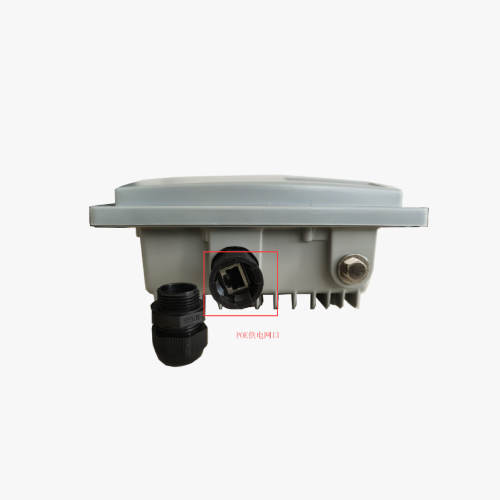

表 4 5RJ45接口定義參數表
序號 | 接口名稱 | 名稱 | 功能 | 端口號 | 線色 |
1 | 網口 | TPTX+ | 以太網發射正 | 1 | 橙白 |
TPTX- | 以太網發射負 | 2 | 橙 | ||
TPRX+ | 以太網接收正 | 3 | 綠白 | ||
TPRX- | 以太網接收負 | 6 | 綠 | ||
2 | 電源 | 24V+ | 電源正 | 4 | 藍 |
5 | 藍白 | ||||
3 | 地 | GND | 電源負 | 7 | 棕白 |
8 | 棕 |
4產品配件
表 5 1產品配件清單表
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 電源適配器 | 個 | 1 | |
2 | 抱箍 | 個 | 2 | |
3 | 平板抱箍支架 | 套 | 1 | |
4 | 角度調節支架 | 套 | 1 | |
5 | POE合路器 | 條 | 1 | |
6 | 防水堵頭（大） | 個 | 1 | |
7 | 防水堵頭（?。?/span> | 個 | 1 | |
8 | 支架及天線固定螺絲 | 個 | 6 | |
9 | 合格證 | 個 | 1 | |
10 | 產品說明書 | 份 | 1 | 電子版 |
